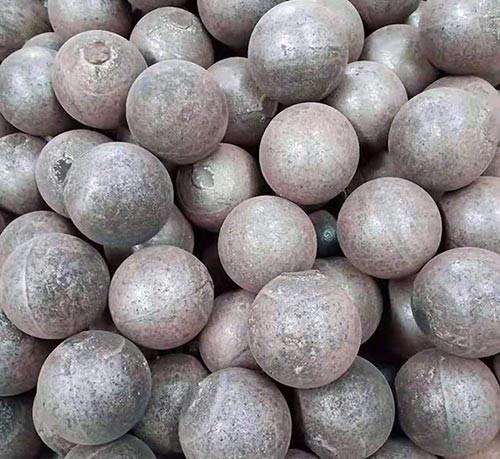

低铬球的制造工艺是怎样的？

低铬球的制造工艺主要包括熔炼、变质处理、浇注和热处理四个关键步骤，通过准确控制成分和工艺参数，实现硬度与韧性的平衡。具体流程如下：

一、核心工艺流程

‌熔炼‌

‌原料配比‌：以碳钢、铬铁为主，添加稀土元素优化成分，铬含量控制在0.5%-2.5%。

‌工艺参数‌：中频感应炉熔炼，温度1540-1580℃，脱氧后出炉温度1570-1610℃。

‌变质处理‌

‌稀土添加‌：将钇基稀土破碎至1-3mm，烘干后置于浇包底部，合金液冲入浇包进行变质处理，温度1550-1590℃，时间10-15min。

‌浇注‌

‌温度控制‌：浇注温度1460-1490℃，得初级磨球。

‌热处理‌

‌淬火‌：990-1000℃保温后迅速冷却，表面硬度HRC≥45。

‌回火‌：420-450℃保温消除内应力，提升冲击韧性。

二、应用场景与性能优势

低铬球广泛应用于冶金矿山、水泥建材、火力发电等行业，具有磨耗低、碎球率低、使用寿命长等特点。例如，在水泥行业低铬球年消耗量达10.1万吨，铁矿湿磨工况市场占有率超过75%。
